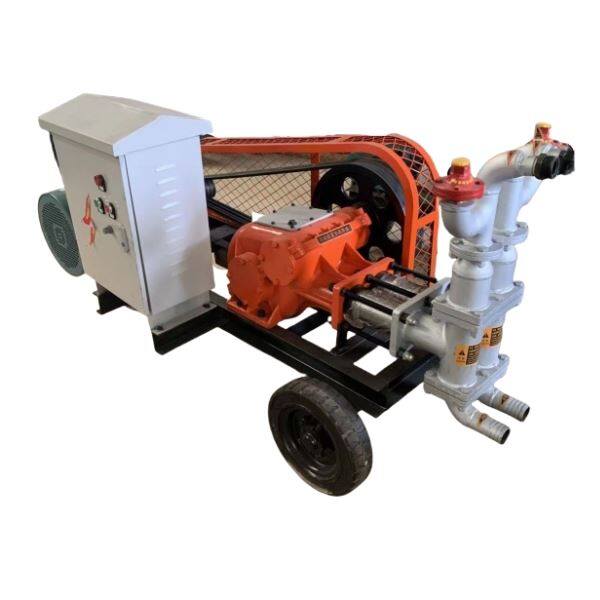

گراؤٹ پمپ سیمنٹ مارٹر

گراؤٹ پمپ سیمنٹ مارٹر ہیڈ بنیادی طور پر سلوری انلیٹ پائپ ویلڈنگ، پمپ ہیڈ ٹی، سلوری آؤٹ لیٹ پائپ ویلڈنگ، اسٹیل بال، اسٹیل بال پیڈ، او رنگ اور دیگر حصوں پر مشتمل ہے۔ یہ نیچے سے اندر اور اوپر سے باہر کی قسم ہے۔ سلری انلیٹ پائپ اپرچر 38 ملی میٹر ہے، سلری آؤٹ لیٹ پائپ جوائنٹ ایک 32 فوری کنیکٹ ہے، اور پریشر گیج سیٹ اور الیکٹرانک طور پر کنٹرول شدہ پریشر گیج ڈیوائس کی تنصیب کو آسان بنانے کے لیے ایئر چیمبر کے اوپر ایک M20×1.5 اندرونی سوراخ والا دھاگہ فراہم کیا گیا ہے۔

گراؤٹ پمپ سیمنٹ مارٹر ایک موٹر، ​​ایک پلنگر آئل پمپ، ایک ریلیف والو، ایک ہائیڈرولک ریورسنگ والو بلاک، ایک سلنڈر، ایک ورکنگ سلنڈر، ایک مکسر، ایک آئل ٹینک، ایک ریڈی ایٹر، ایک آئل فلٹر، ایک انلیٹ اور پر مشتمل ہوتا ہے۔ آؤٹ لیٹ والو، اور ایک برقی کنٹرول باکس.

موٹر براہ راست پلنجر آئل پمپ کو چلاتی ہے، اور گیئر آئل پمپ کے ذریعے ہائی پریشر آئل آؤٹ پٹ ریلیف والو کے ذریعے ہائیڈرولک ریورسنگ والو بلاک میں داخل ہوتا ہے، اور ہائیڈرولک ریورسنگ والو بلاک آئل سلنڈر کی باہمی حرکت کو کنٹرول کرتا ہے۔

چونکہ آئل سلنڈر اور ورکنگ سلنڈر ہم آہنگی کے ساتھ حرکت کرتے ہیں، اور چونکہ کام کرنے والے سلنڈر کا سلنڈر کا قطر اور اسٹروک آئل سلنڈر کے برابر ہیں، اس لیے ورکنگ سلنڈر کی نقل مکانی اور دباؤ بنیادی طور پر تیل کے سلنڈر سے ملتے جلتے ہیں۔

اس کے علاوہ، کام کرنے والے سلنڈر کے ہر سرے پر سلوری سکشن والو اور سلوری ڈسچارج والو کا ایک سیٹ موجود ہے۔ گراؤٹ پمپ سیمنٹ مارٹر ایک ہی گارا کو چوس اور خارج کر سکتا ہے، یا یہ دو مختلف سلوریوں کو الگ الگ چوس اور خارج کر سکتا ہے۔

1. ڈبل سلنڈر ڈبل ایکٹنگ اصول:گراؤٹ پمپ سیمنٹ مارٹر ایک ڈبل مائع پمپ ہے جو عام طور پر ڈبل سلنڈر ڈبل ایکٹنگ ڈھانچہ کو اپناتا ہے۔ دو سلنڈر باری باری کام کرتے ہیں۔ جب ایک سلنڈر مائع کو چوستا ہے، تو دوسرا سلنڈر مائع خارج کرتا ہے۔ سکشن کے عمل کے دوران، پسٹن پیچھے کی طرف جاتا ہے، اور مائع دباؤ کے فرق کی کارروائی کے تحت سلنڈر میں داخل ہوتا ہے۔ خارج ہونے کے عمل کے دوران، پسٹن آگے بڑھتا ہے اور سلنڈر میں موجود مائع کو پائپ کے ذریعے خارج کرتا ہے۔
2. متناسب ایڈجسٹمنٹ کا طریقہ کار:دو مائعات کے اختلاط کے تناسب کو درست طریقے سے کنٹرول کرنے کے لیے، گراؤٹ پمپ سیمنٹ مارٹر ایک خاص متناسب ایڈجسٹمنٹ ڈیوائس سے لیس ہے۔ دو مائعات کے بہاؤ کو دو مائع سلنڈروں کے اسٹروک کی لمبائی، پسٹن کی نقل و حرکت کی رفتار، یا والو کے کھلنے کو ایڈجسٹ کرکے کنٹرول کیا جا سکتا ہے، تاکہ عین متناسب اختلاط کو حاصل کیا جا سکے۔
